產品簡介
本全自動水平式茶飲料包裝機是我公司經過多年發展，在高速水平包裝機技術上研發的性能卓越、功能完善的全自動水平式液體包裝機，專門以粉劑，顆粒，液體為主要的下料裝置，專為大規格自立袋和平袋有需求的客戶而設計，并且擁有靈活的功能應用，如，掛孔、異型、拉鏈、吸嘴等功能。
本全自動水平式綠茶包裝機設備可保證完美的封口效果，無產品泄漏，最高每包240ml的容量，在速度方面最快可以達到每分鐘60袋的高產量，并符合嚴格的衛生和安全標準，本紅茶包裝機還可根據不同的物料來更換不同的計量充填器，如顆粒、粉末、液體等，可以隨意的改變袋子的尺寸，清洗非常方便。
主要用途
本全自動水平式紅茶包裝機可對調味醬、奶粉、薯片、糖果等食品，酸奶、紅茶、液態奶、果汁等飲料，粉劑、顆粒、片劑、膠囊等醫藥制藥或液體制藥等產品的包裝，在食品、飲料、日化、制藥等行業得到廣泛應用。
結構組成
本全自動水平式綠茶包裝機主要由電氣、氣動、機械三大部分組成；
電器作為本全自動水平式液體包裝機的控制部分，起著至關重要的作用，主要電器核心元件有PLC、觸摸屏、編碼器、變頻器、色標檢測器等等；
氣動系統主要是控制與驅動某些執行機構完成動作，用以簡化本水平式液體包裝機機械結構，主要元件有二聯件（過濾器和減壓閥）、電磁閥、氣缸等等；
機械部分由放膜裝置、光標檢測、牽袋裝置、剪切裝置、易撕口裝置、輸袋裝置、傳動系統、豎封裝置、底封裝置、上封裝置等機構所構成，本全自動水平式紅茶包裝機絕大多數機構都是在傳動系統的驅動下，在特定的時間段里完成各自的動作；

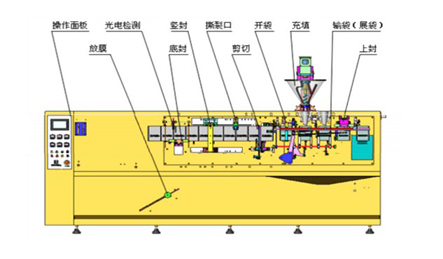

結構細分圖
技術參數
袋型最小尺寸 寬50mm×長70mm
袋型最大尺寸 寬130mm×長180mm
最大充填體積 240ml
下料工位 1
包裝精度 <±1.0%
最大包裝速度 60包/分鐘
包裝材料 預制包裝袋
包裝制袋功能 自立袋、異形袋、各種掛空袋、平袋
功率 3kw
耗氣量 100nl/min
機器重量 700kg
機器尺寸 2600mm×900 mm×1400mm
可選功能 日期打碼機，成品輸送，無袋不灌裝，無菌灌裝，CIP清洗，防滴漏系統

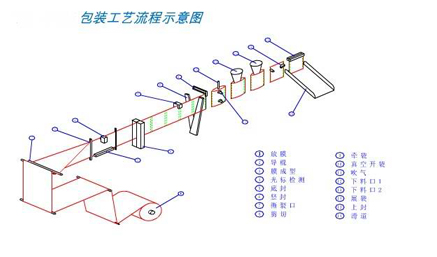

工藝流程圖
工作原理
一：薄膜成袋過程
本全自動水平式綠茶包裝機開機后，牽袋爪在主軸凸輪的驅動下來拉動薄膜間隙式地、等距離地向前移動，在薄膜停止移動時，前端的所有裝置都在該段時間段內完成各自的功能，底封、豎封、易撕口以及剪切等等，而放膜擺桿被包裝膜帶動會不斷往上移動，當移動到一定高度時，觸發信號后放膜電機轉動并連續放膜，當擺桿在重力作用下下落到某一位置時又會觸發另一個信號，本全自動水平式紅茶包裝機放膜電機停止。為了保證剪切下來的 具有完整的圖案，本全自動水平式液體包裝機運用色標檢測器來捕捉包裝膜上的色標，一旦檢測器捕捉到色標的信號后牽袋機構上制動器立即作出響應，拉袋爪停止對薄膜的拉動。
二：充填成品過程
被剪切裝置剪下來的袋子由本水平式綠茶包裝機輸袋裝置將剪切下來的袋子按位置一個一個間隙地、等距離地傳遞下去，袋子在每一個位置上都有一個停頓的時間，在這個時間里，由安裝在該位置上的裝置完成對酸奶、紅茶、液態奶、果汁等液體包裝各自的功能，如開袋、充填、封口等等。
性能特點
1：本全自動水平式綠茶包裝機的控制系統有可編程計算機控制器PLC、觸摸屏、傳感器、編碼器與變頻器、光電池高度集成等，保證本機安全可靠運行；
2：從自動輸送預制包裝袋開始，自動完成對紅茶、綠茶、固體茶飲料、液態奶、果汁等所有的包裝過程，即自動模式送袋、產品送料、自動灌裝、封口、包裝打碼；
3：本全自動水平式紅茶包裝機適合于軟裝袋、拉鏈袋、平口袋、自立袋、旋嘴袋、掛孔袋以及各種不同的形狀的包裝袋；
4：本全自動水平式液體包裝機適應靈活的填充和包裝各種材質的產品如液體、粉末、粘稠液體、固體、顆粒、片、糖果等產品，在飲料、食品、化工、制藥等行業得到廣泛應用。
5：高度整合操縱監控系統使得本全自動水平式綠茶包裝機系統穩定、快速包裝、機器經久耐用、價格合理。
6：本全自動液體包裝機容易調整和快速校對，噪音低、性能穩定、包裝外觀精美，安全保護措施明確，生產過程中沒有任何的不符合安全衛生標準的污染。
7：先進的預制袋輸送系統，運轉快速、低噪音、適應任何的操作工作環境。
8：本全自動水平式紅茶包裝機獨立的數字溫度控制器為垂直和水平方向提供準確密封。
9：先進的卷膜直接成型技術自動完成制袋、計量充填和封口等包裝工藝的全自動化液體包裝機設備，更加節約生產成本。
安裝與調試
1：本全自動水平式液體包裝機機架調水平；
2：不符合質量要求的零件不裝，有配合要求的零件都要加好油再裝配，尤其是軸承；
3：確保本水平式綠茶包裝機螺栓聯接牢固、無松動、固定件無晃動；
4：調節本全自動水平式紅茶包裝機螺桿（關節軸承）的安裝原則：從調試者來講，所有調節螺桿順時針方向旋轉縮短，逆時針旋轉伸長，即：垂直安裝的調節螺桿順牙的關節軸承裝下面，水平安裝的調節螺桿順牙的關節軸承裝前面（左邊）；
5：電器安裝遵照安裝工藝、本全自動水平式液體包裝機電器安裝須知及補充說明的要求
